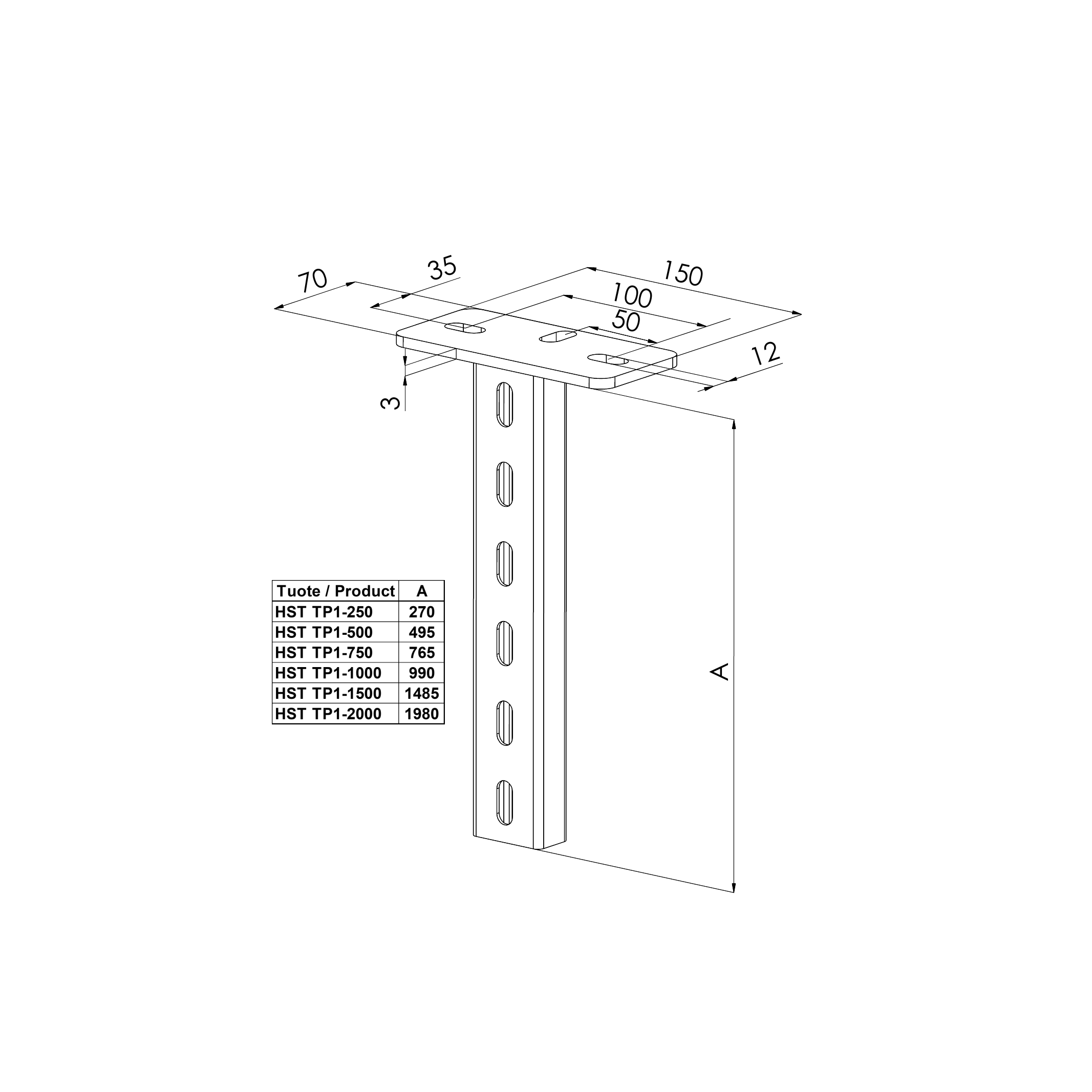

HST TP1-500
Kattokannakkeella TP1 tehdään portti- ja keskikannatukset tikashyllyille KS20 K, KS20, KS60, KS100, KS80, KS80 SP2.0, KSE80 ja KSF80. Porttikannatukseen käytetään porttikannatinta TPK ja keskikannatukseen keskikannakketta HK13. Kattokannake TP1 voidaan asentaa sekä kattoon että lattiaan. Kannakkeen kantavuus on 350 kg tasaista kuormaa.
Kantavuus kg
Pituus (mm)
Leveys (mm)
Korkeus (mm)
Mitta L (mm)
Mitta A (mm)
Mitta B (mm)
Mitta C (mm)
Mitta D (mm)
Mitta E(mm)
Mitta F (mm)
Mitta G (mm)
Mitta H (mm)
Materiaalin paksuus (mm)
Paino kg/PCE
Mekan(*) tuotteistosta on saatavilla 2D-, 3D-, Revit ja Aveva™ E3D Design -mallit.
Pyydä tarvitsemasi mallit osoitteesta technicalsupport@meka.eu
- 2D -mallit DWG -formaatissa
- 3D -mallit STP -formaatissa
- Autodesk™ Revit -mallit
Mekan teollisuuskohteisiin suunniteltu tuotteisto löytyy Aveva™ E3D Design -ohjelmiston tuotekirjastosta.
(*)Ei saatavilla Unipron kosketinkiskoista ja adaptereista.
Tuotekuva on havainnollistava. Todellisten tuotteiden ulkonäkö voi vaihdella.
